愛快NAT模式和路由模式的區別

2022-03-13 18:07:03 admin 1858
一、功能說明

NAT模式:“網絡地址轉換”,允許一個整體機構以一個公用IP地址出現在Internet上。顧名思義,它是一種把內部私有網絡地址(IP地址)NAT轉發成合法公有網絡IP地址的技術。

路由模式:所有數據不進行NAT轉發,直接將內網IP不做偽裝的傳送到外網,此模式適用于內網IP都為公網地址的時候使用。

二、愛快里面,兩個模式區別

NAT模式:默認所有端口都是開放的。

路由模式:默認所有端口都是封閉的;需要通過端口映射或ACL規則的方式,允許轉發或進的方式打開對應端口。

三、舉例說明

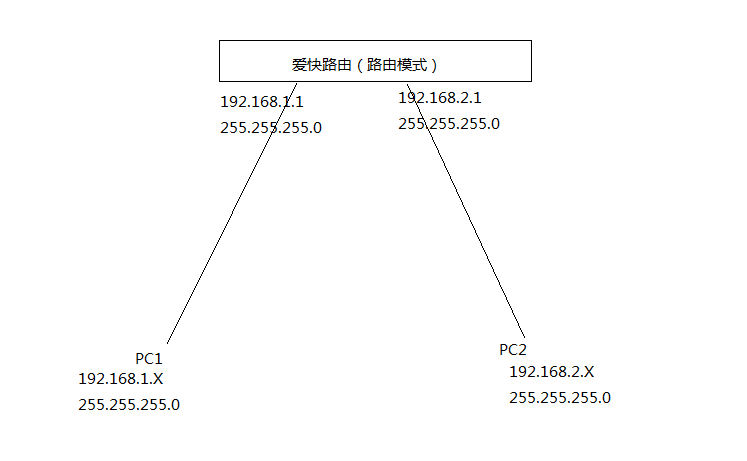

1、路由模式下,不同LAN口之間的互訪,有什么區別




愛快路由為路由模式下,不同LAN口之間的互訪的話,不需要做任何特殊設置, 就可以互訪的。

唯一的區別:

路由模式下的互訪,被訪問客戶機可以看到訪問它的原始IP地址。

NAT模式互訪的話,被訪問的客戶機無法看到訪問它的原始IP地址,只能看到被訪問客戶機對應LAN口的IP地址。

2、二級路由為路由模式下,怎么實現一級路由下面的客戶機和二級路由下面的客戶機正?;ピL

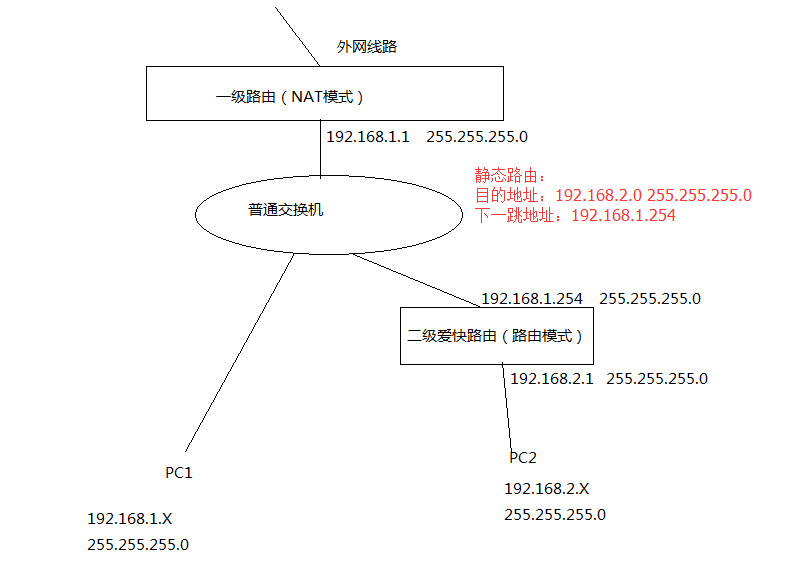

網絡拓撲:如下圖




①正常來說,要保證一級路由可以訪問二級路由的內網的話,就需要設置“靜態路由”,讓一級路由的內網客戶機在訪問二級路由的內網網段的時候,可以明確怎么到達對應網段的客戶端。

靜態路由設置:

目的地址就是二級路由下面的網段,也就是圖里面的192.168.2.0 255.255.255.0

下一跳地址就是二級路由連接一級路由的二級路由接口IP地址(也就是二級路由的WAN口地址)192.168.1.254

②按照這種方式設置后,由于二級路由是路由模式,

實現的效果:二級路由和一級路由下面的客戶機可以互相PING通,或者也可以通過tracert通;但是如果想實現一級路由和二級路由,正?;ピL某些端口的話,發現還是存在問題,那這種情況下,就需要特殊設置的。有兩種方式可以實現

第一種方式:二級路由里面做設置

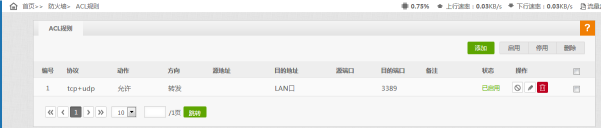

防火墻---ACL規則,設置允許放行




目的地址就是二級路由下面的網段,也就是LAN口所在網段(或者不填也可以);

目的端口就是要訪問的端口。

源地址和源端口的話,可以不填,代表所有來訪問這個路由內網的地址網段

如果非要填寫的話,就要明確源地址和源端口是多少,再填寫。

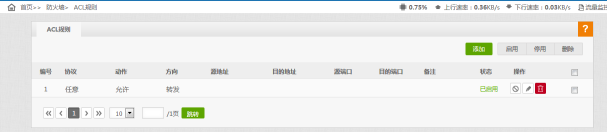

如果要訪問所有端口的話,前面的協議可以選擇“任意”,如




這樣的話,實現的就是外網訪問此路由的所有端口都已經放開的。

第二種方式:二級路由里面做設置

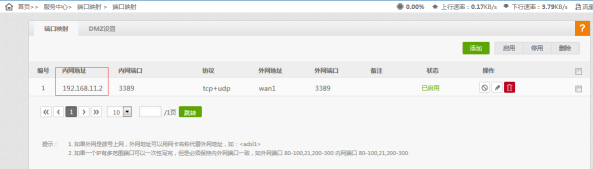

服務中心---端口映射




這種情況,內網地址,就是你要訪問的二級路由下面的內網客戶機的地址的。

當然,內網端口和外網端口就是你要訪問的端口的。

如果說想要通過這種方式,想訪問所有內網多個客戶機的某個端口怎么辦

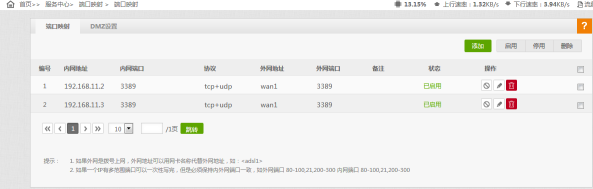

比如,要訪問兩臺客戶機的3389端口




這樣設置就可以實現上面的這種需求(此種情況,這種設置不沖突喲)

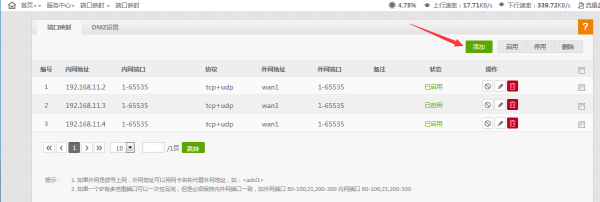

那如果說,想訪問內網所有客戶機的所有端口怎么辦




需要手工一條一條添加的喲;

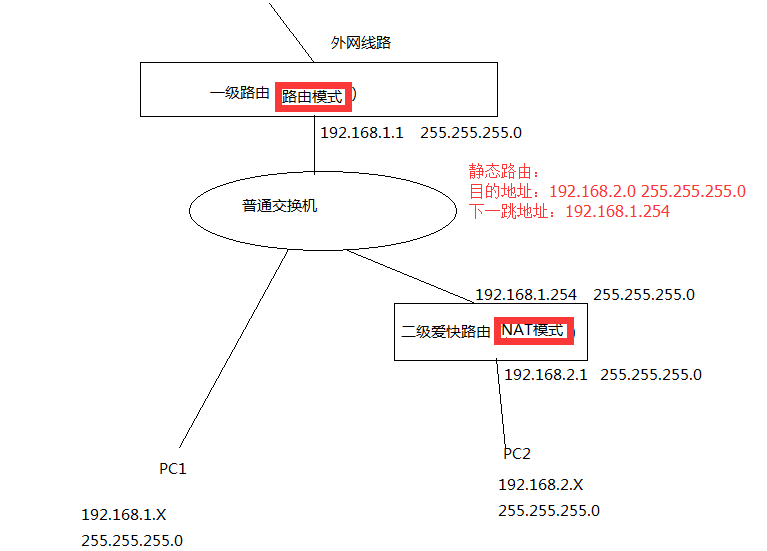

3、一級路由為路由模式下,二級路由為NAT模式下,如何實現一級路由和二級路由下面的客戶機可以正?;ピL





①正常來說,要保證一級路由可以訪問二級路由的內網的話,就需要設置“靜態路由”,讓一級路由的內網客戶機在訪問二級路由的內網網段的時候,可以明確怎么到達對應網段的客戶端。

靜態路由設置:

目的地址就是二級路由下面的網段,也就是圖里面的192.168.2.0 255.255.255.0

下一跳地址就是二級路由連接一級路由的二級路由接口IP地址(也就是二級路由的WAN口地址)192.168.1.254

這樣設置后,一級路由和二級路由下面的客戶機就可以正?;ピL,沒有任何問題

4、特例說明

路由是NAT模式下,想實現通過外網,也就是路由WAN口訪問路由WEB管理頁面,

第一種方法:

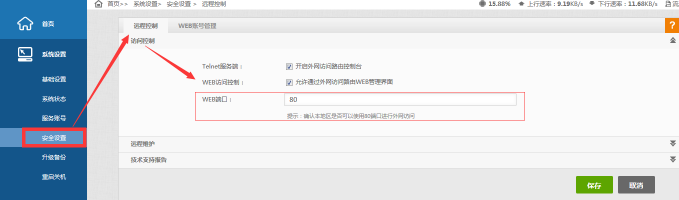

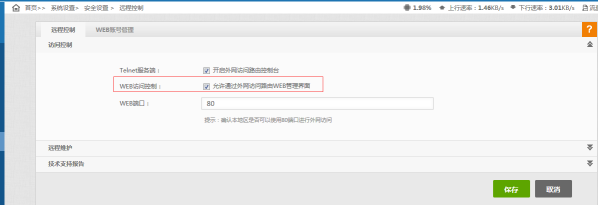

勾選“WEB訪問控制”;還有注意WEB端口

這時候,就可以實現通過路由WAN口加WEB端口,也就是IP:WEB端口的方式來訪問路由WEB管理頁面了

第二種方式:




內網地址就是路由的LAN口地址,內網端口就可以設置80端口,

外網地址就是路由WAN口選擇,外網端口就可以隨便設置不沖突端口。

同時還需要設置下




那就可以通過WAN口IP地址,加映射的外網端口訪問路由WEB管理頁面的,同時也實現了內網和外網使用不同端口登錄路由管理頁面

如果說路由是路由模式的話,只能通過NAT的第一種方式來實現通過路由的WAN口地址加WEB端口訪問路由的WEB管理地址

第二種方式不支持。

文檔引用:http://www.ikuai8.com/support_article.php?id=0000000491
